Apeiron Truss 2D FEM resuelve estructuras arbitrarias de truss planar.
La aplicación puede convertirse en una ayuda útil, por un lado, para los estudiantes de ingeniería durante sus estudios para verificar los cálculos de las manos, resolver trusses de gran número de elementos, o incluso familiarizarse con los pasos básicos del método de elementos finitos (FEM); y por el otro para los ingenieros practicantes en la verificación rápida en el sitio de problemas simples que se ajustan al ámbito de esta familia de estructuras altamente confinada.
El código Apeiron Truss 2D FEM implementa el método de elementos finitos lineales con elementos de armadura lineal para calcular estructuras de armadura plana de geometría arbitraria, propiedades del material y carga. Como tal, solo se permiten cargas nodales, mientras que los soportes, también especificados en los nodos, pueden involucrar tanto las bisagras y los rodillos fijos, este último tipo NCLINE desde la línea horizontal en un ángulo especificado por el usuario. Los elementos de armadura recta están expuestos solo a la carga axial, por lo tanto, solo se prescriben los componentes de rigidez axial (módulo joven (E) y área de sección transversal (a)).
Después de crear la geometría, el usuario puede modificar fácilmente cada característica de la estructura (mueva un nodo específico, agregue o elimine elementos, admite y cargue o cambie las características de la sección transversal). Los resultados se enumeran textualmente para un análisis preciso y visualizados, así para una comprensión más fácil del comportamiento estructural.
Los pasos de modelado son los siguientes:

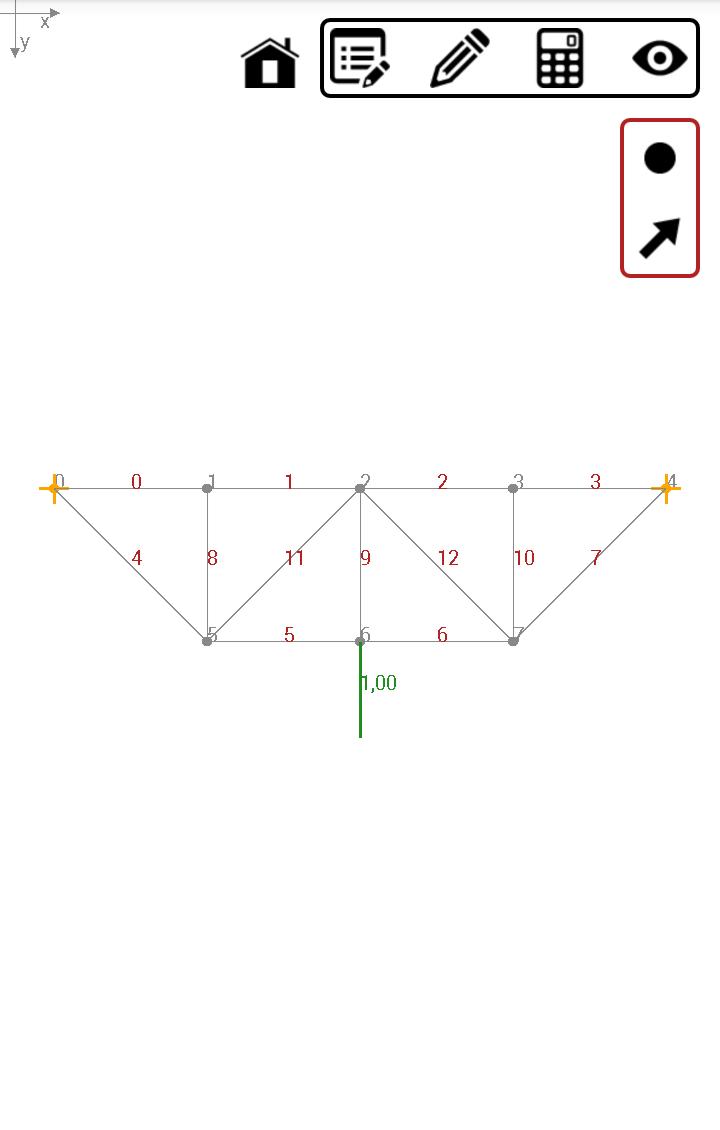

1. Especifique propiedades transversales (módulo jóvenes elásticos y área de sección transversal).
2. Prescribe los nodos que constituyen la estructura.
3. Conecte los nodos apropiados por elementos de línea.
4. Aplicar cargas en los nodos.
5. Disminución de los grados de libertad por soportes nodales (los rodillos están inclinados en un ángulo especificado por el usuario desde el horizontal, las bisagras fijas son dos rodillos no paralelos, posiblemente perpendiculares, en el mismo nodo).
6. Ver la estructura para verificar cualquier indeterminación estadística.
7. Resuelva el sistema lineal.
8. Ver los resultados resumidos en una lista: desplazamientos nodales, cargas nodales, fuerzas de reacción y fuerzas axiales del elemento.

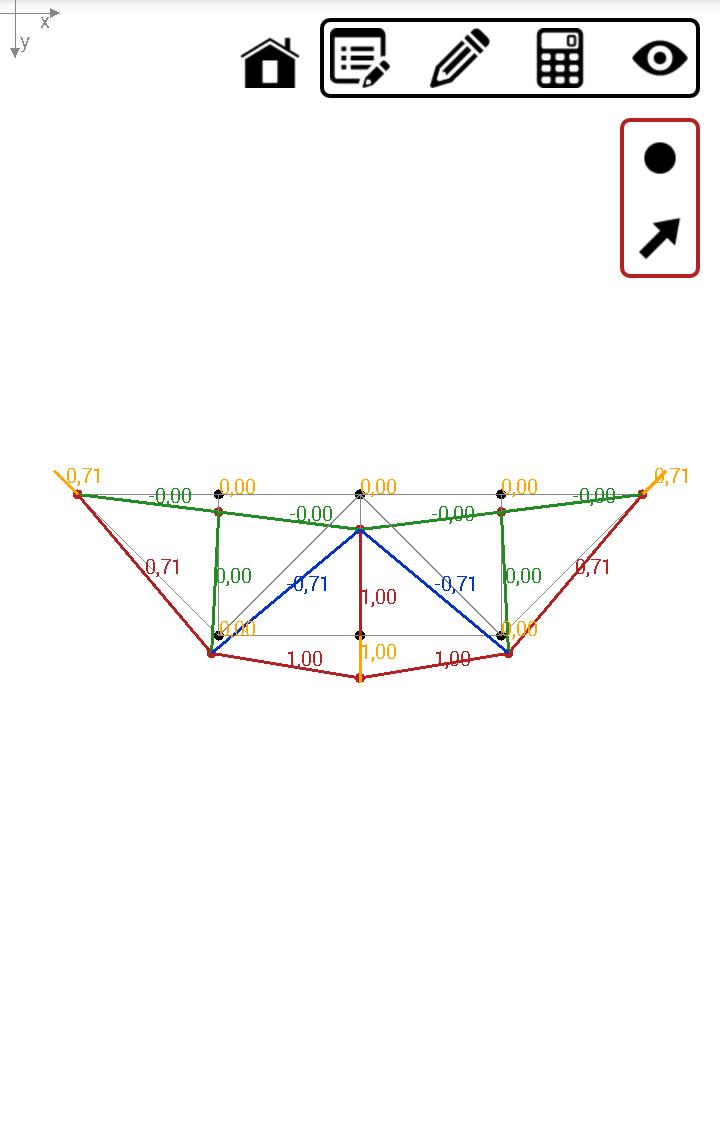

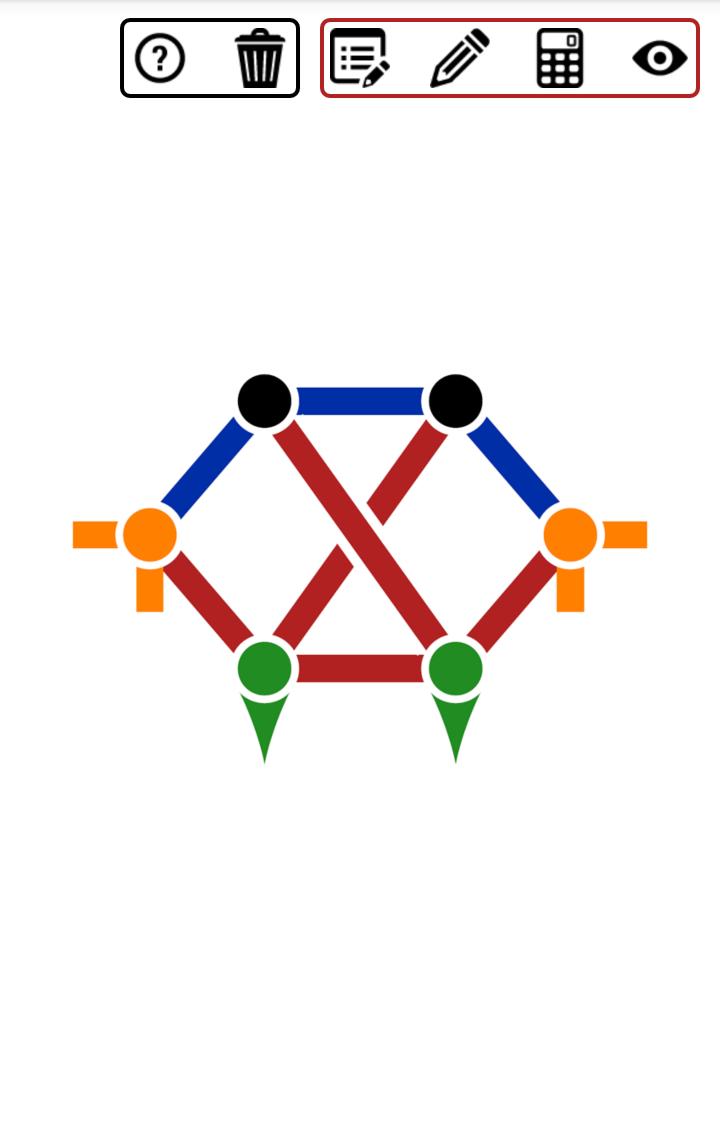

9. Visualice los resultados. Configuración deformada, elementos en tensión (rojo) y compresión (azul).
