MEMS_Diag_lite -

Rover MEMS 1.6 / 1.9 برنامج تشخيص ECU. طبعة مجانية/لايت.

MEMS_DIAG هو تطبيق مصمم للتواصل مع أنظمة إدارة محركات Rover قبل OBD (ECU).

تم استخدام نظام إدارة المحرك المعياري (MEMS) على العديد من السيارات في التسعينيات التي صممتها مجموعة روفر (نماذج مزودة بمحرك البنزين K-Series)

حاليًا فقط MEMS 1.6 و 1.9 مدعومان ، فإن الإصدارات اللاحقة متوافقة مع OBD2 حتى لا تكون في نطاق هذا المشروع

الميزات المنفذة:

- معلمات المحرك في الوقت الحقيقي (RPM ، خريطة ، تقدم الإشعال ، درجة حرارة المبرد ، درجة حرارة المدخل ، مستشعر الأكسجين ، تقليم/تصحيح الوقود والمزيد ...)

- استرداد رموز الخطأ ومحوها

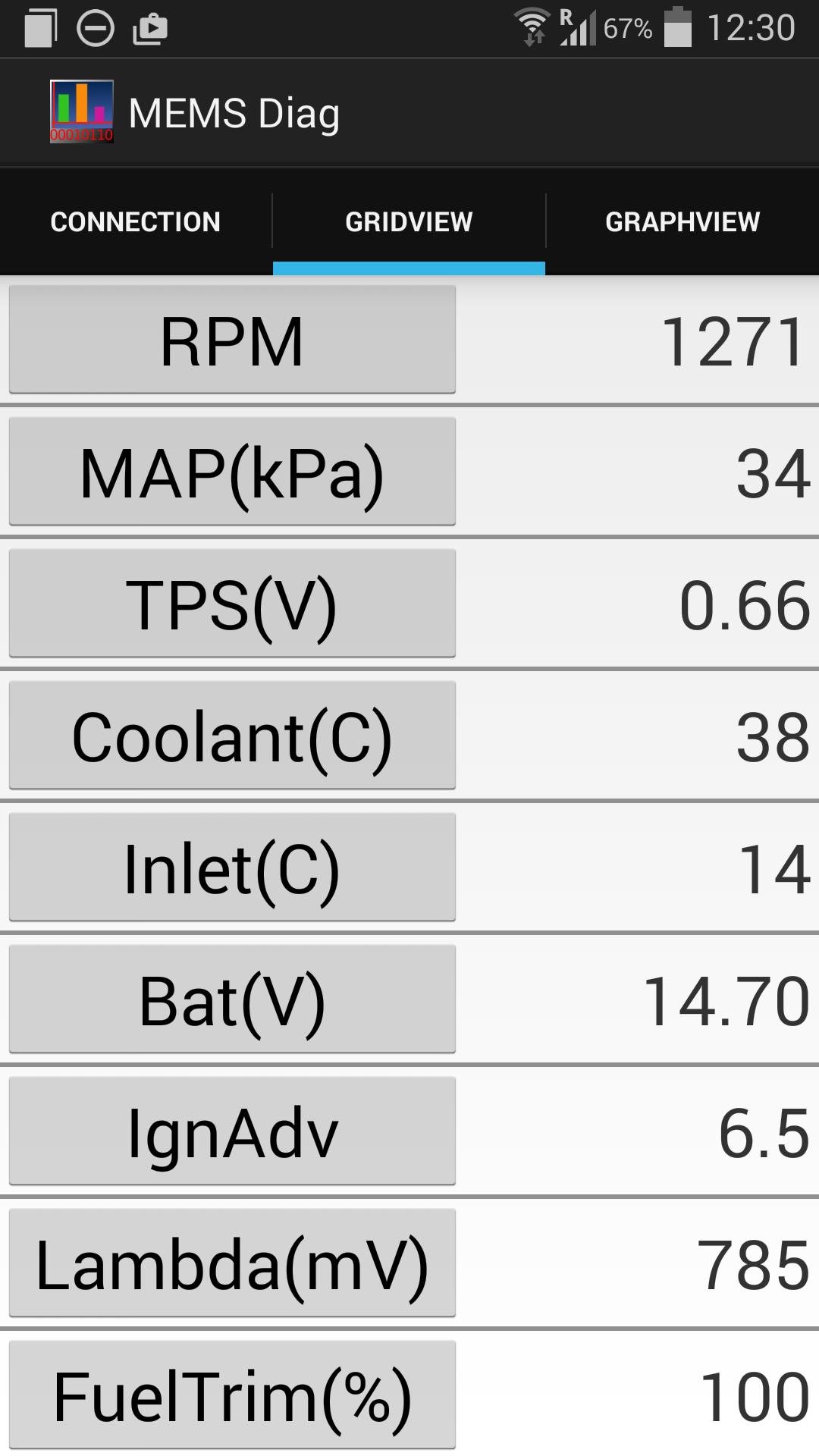

- عرض قابل للتمرير (عرض عددي/جدول)

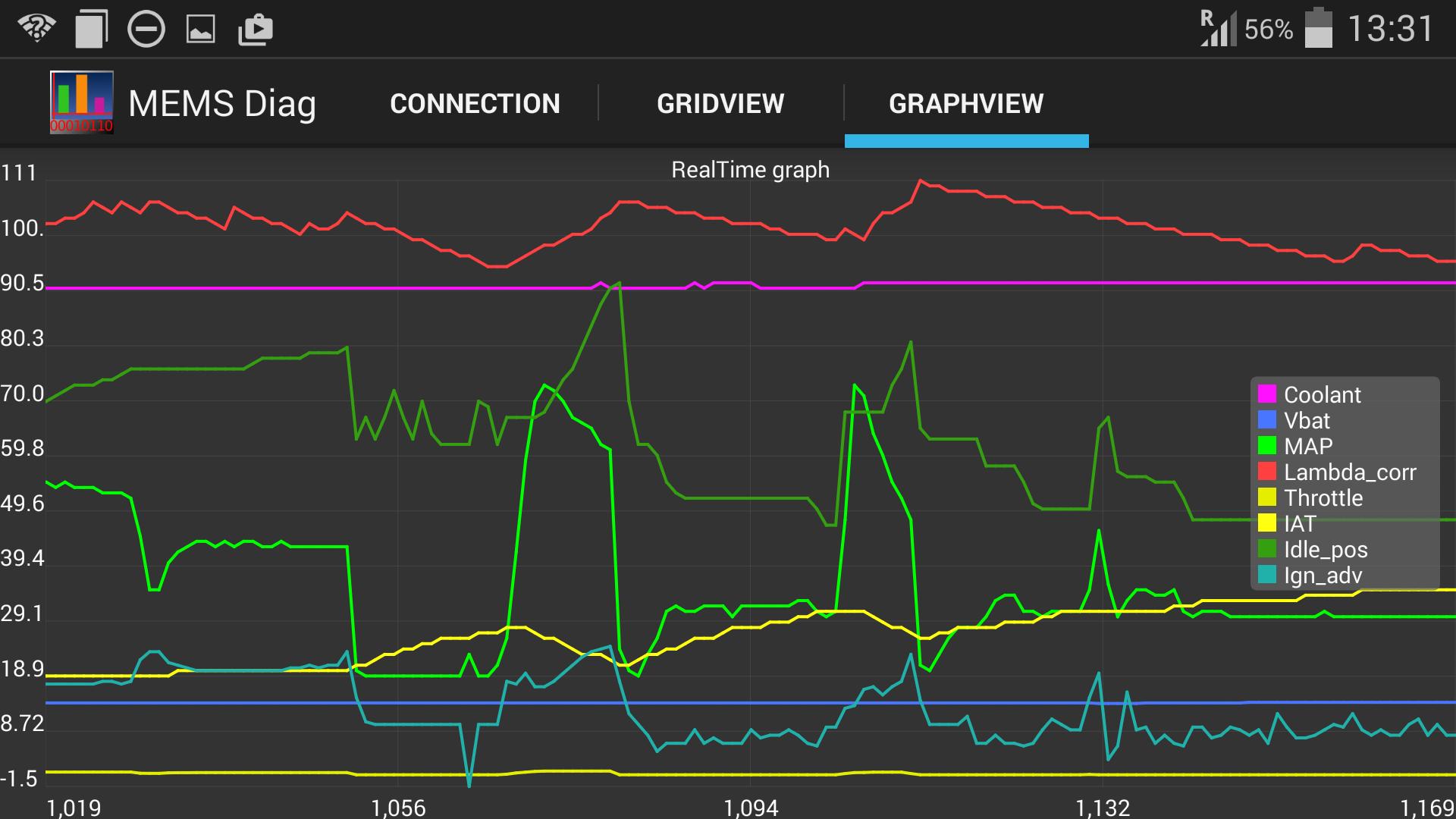

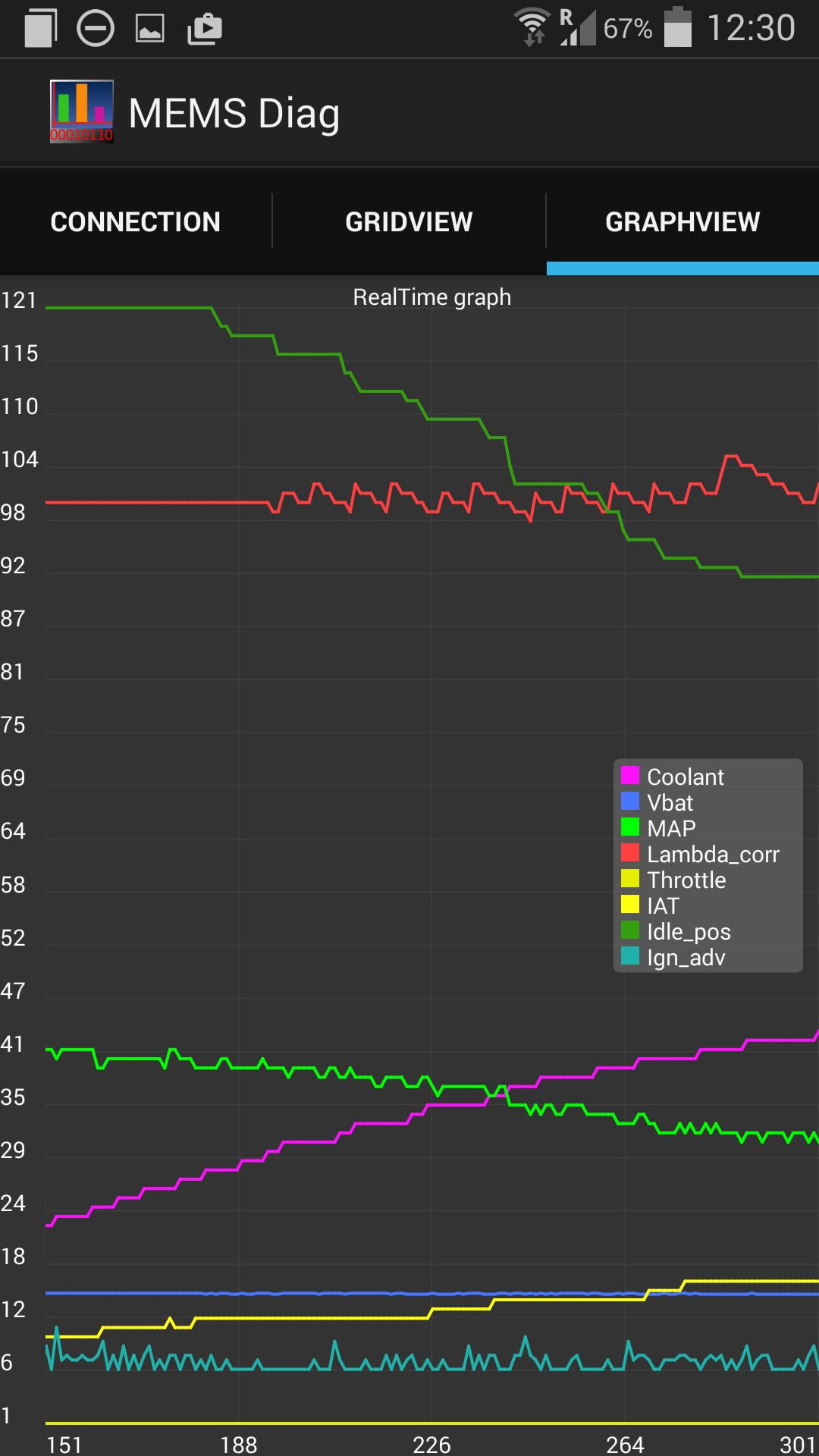

- عرض الرسم البياني (معلمات قابلة للتحديد ، سلسلة متعددة)

- تسجيل البيانات ، تنسيق CSV (متوفر في النسخة الكاملة فقط)

من أجل استخدام هذا البرنامج ، مطلوب المكونات التالية:

- جهاز Android (الهاتف الذكي) ، الحد الأدنى من إصدار OS 3.1+ (وصول مضيف USB)

- منفذ USB

- ما يسمى كابل "USB OTG"

بالإضافة إلى ما سبق ، اعتمادًا على إصدار MEMS ، تحتاج أيضًا إلى:

لـ MEMS 1.9:

-واجهة LINE المستندة إلى FTDI (FT232) 12V K-Line (مقبس USB-> OBD2) ، المعروف باسم VAG-CABLE/VAG-KKL. هذه الكابلات متوفرة على نطاق واسع على موقع eBay وما إلى ذلك. تأكد من بناءها باستخدام شريحة FTDI USB ، ربما يجب أن تعمل PL2303 أيضًا لكنني لم أتمكن من اختبارها. تجنب المنتجات القائمة على مجموعة شرائح CH340 (السبب هو: هناك وظيفة مفقودة ولكنها حاسمة لم يتم تنفيذها بعد في السائق)

لـ MEMS 1.6:

-أي محول USB إلى TTL ، مرة أخرى ، الأكثر شعبية هي FTDI و PL2303. تذكر أن MEMS 1.6 يستخدم منطق 5 فولت (اعتمادًا على جودة دائرة المحول التي قد تعمل أيضًا 3.3 فولت)

نماذج/أرقام الأجزاء التي تم اختبارها:

حتى الآن تم التحقق من وحدة التحكم الإلكترونية التالية للعمل بشكل صحيح:

MKC103610 (MEMS 1.6)

MKC101610 (MEMS 1.6)

MKC104393 (MEMS 1.9 ، Landrover Freelander 1.8 Petrol 99 ')

قيود الإصدار الحرة / لايت:

- تعطيل تسجيل البيانات

- المهلة الزمنية للتنفيذ ، بعد 120 عينات بيانات ، يتم تركيب التطبيق (2 دقيقة @ معدل تحديث 1S الافتراضي)

لمزيد من المعلومات ، يرجى زيارة http://memsdiag.blogspot.com

ما الجديد في أحدث الإصدار 1.0
